钢制活节螺栓镦锻成形的试验结果

点击数：13572022-07-15 15:11:02　来源: 活节螺栓-高强度活节螺栓-国标活节螺栓厂家-邯郸市雄杰紧固件制造有限公司

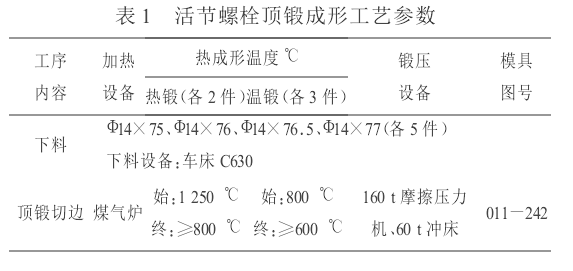

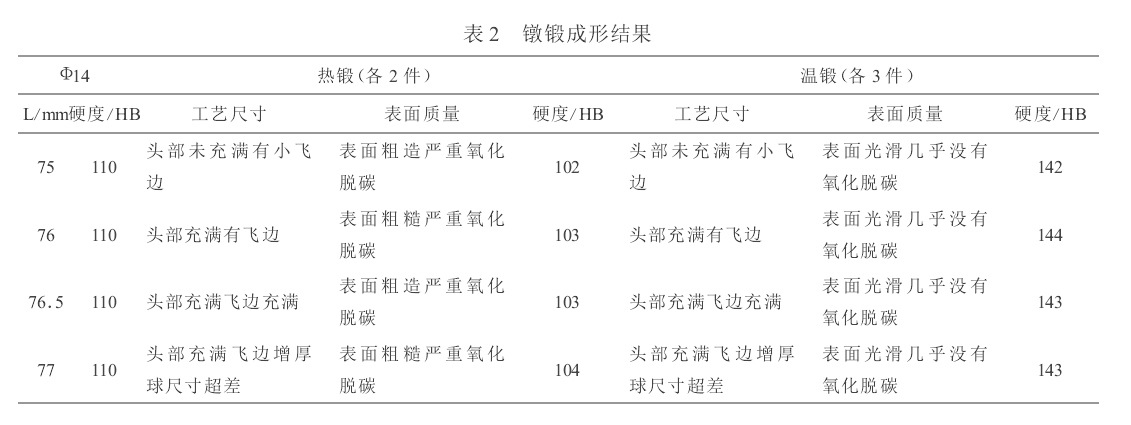

对按表1工艺参数进行顶镦成形的20件活节螺栓,逐件检查外观质量,观察活节螺栓头部成形情况并检查其表面硬度,具体结果见表2。从表2可以看出以下几点:下料长度为75的圆钢,经过热锻和温锻后,螺栓球形头部均未充满;下料长度为76、76.5的圆钢,螺栓球形头部完全充满;且飞边均匀分布。而下料长度为77的圆钢,球形头部充满后,多余金属冲出飞边型腔,造成上下分模面打不靠,最终使螺栓头部沿轴向尺寸超差。

比较热锻和温锻后的两种螺栓,其表面质量,温锻好于热锻,热锻后的螺栓,表面粗造,严重氧化、脱碳,而温锻后的螺栓,表面光滑,几乎没有氧化、脱碳。
硬度:经过热锻后,硬度值略低于原材料的在硬度,而经过温锻后,硬度值大大提高,平均为原材料及热锻后硬度的1.3倍。并符合30.96.089技术条件中HB≤ 156的要求。
